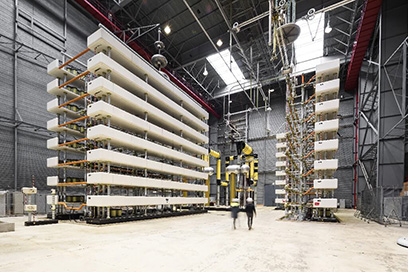

Station d’essais de grande puissance dédiée aux matériels électriques très haute tension ou très fort courant
Station d’essais de puissance de 3300 MVA raccordée au réseau 420 kV 50 Hz disposant de plusieurs stands intérieurs et aires extérieures :
- essais de court-circuit jusqu’à 130 kA – 3 s ;
- essais d’établissement et de coupure de disjoncteurs jusqu’à 100 kV – 25 kA en méthode directe et jusqu’à 420 kV – 63 kA en méthode synthétique ;
- installation synthétique 800 kV / 2x3,6 MJ ;
- essais de défaut interne et d’arc de puissance.
Moyens d’essais d’échauffement jusqu’à 50 kA permanent triphasé pouvant être couplé à une portée de ligne aérienne expérimentale de 230 m.
Moyens complémentaires : essais mécaniques de traction, portée de ligne aérienne de 100 m pour essais de court-circuit, aire d’essais d’arc de puissance pour chaînes d’isolateurs.
Documents à télécharger
-
Essais de courant permanent PDF - 3,46 Mo
-
Essais courant court-circuit PDF - 2,99 Mo
Capacités techniques
Coupure très haute tension
| Stand Nord | Installations synthétiques | |
| Dimensions (L x l x H) |
Hall intérieur 32 m x 21 m x 31 m |
Bâtiment synthétique |
| Capacité d'essais | 3300 MVA 4 transformateurs d’essais raccordés au réseau 400 kV 50 Hz Tension d’essais à vide de 11,6 à 246 kV |
2 bancs de capacités principaux de 3,6 MJ Tension de charge +/- 800 kV Injection de courant de type Weil-Dobke TTR 2 et 4 paramètres Rétablissement à fréquence industrielle |
| Essais réalisés | Toutes les séquences fondamentales : défaut aux bornes, défaut proche en ligne, opposition de phases, coupures capacitives, inductives, transfert de barre, investigation coupure en continu | |
Court-circuit
| Stand Nord | Aires extérieures | ||
| Dimensions (L x l x H) |
Hall intérieur 32 m x 21 m x 31 m |
Dalle extérieure 16 m x 100 m Portée de ligne aérienne de 100 m avec portique intermédiaire Aire d’essais de transformateurs de puissance |
|
| Capacité d'essais | 3300 MVA 4 transformateurs d’essais raccordés au réseau 400 kV 50 Hz Tension d’essais à vide de 11,6 à 246 kV |
||
| Essais réalisés | Courant de court durée admissible sur sectionneur Tenue aux efforts électrodynamiques sur transformateurs de puissance jusque 240 MVA 400 kV ou 360 MVA 235 kV Court-circuit sur câbles isolés, conducteur et accessoires, matériels de sécurité (MALT) , parafoudres Précision en essais directs sur transformateur de mesure |
||
Défaut interne / Arc de puissance
| Aire défaut interne | Aire portique chaine d’isolateurs | |
| Dimensions (L x l x H) |
Aire sécurisée pour essais de défaut interne Zone d’enfouissement de câble isolé |
Portique pour essais d’arc de puissance sur chaines d’isolateurs |
| Capacité d'essais | 3300 MVA 4 transformateurs d’essais raccordés au réseau 400 kV 50 Hz Tension d’essais à vide de 11,6 à 45 kV |
|
| Essais réalisés | Défaut interne sur extrémités de câbles ou transformateurs de mesures Défaut sur câble isolé, enterré ou non |
Défaut interne sur extrémités de câbles ou transformateurs de mesures Défaut sur câble isolé, enterré ou non |
Moyens complémentaires
| Echauffement | Mécanique | |
| Dimensions (L x l x H) |
Hall 15 m x 11 m x 12 m (9 m sous crochet) | Hall 16 m x 9 m x 12 m (9 m sous crochet) |
| Capacité d'essais | 13,8 MVA 50 kA en triphasé en basse tension (essais mono ou biphasés également possibles) 5 kA sous 2,7 kV max |
2 tripodes de 8 m effort 1000 daN 2 tripodes de 4 m effort 500 daN |
| Essais réalisés | Echauffement sur disjoncteur, sectionneur, transformateurs de mesure, PSEM, jeux de barres… Portée de ligne aérienne expérimentale de 230 m pouvant être couplée avec mesure de température, de flèche, de tension mécanique, etc. |
Effort statique ou tractions alternées sur transformateurs de mesure, sectionneurs, disjoncteurs, extrémités de câble, traversées... |
Station d’essais de puissance dédiée aux matériels électriques moyenne tension
Station d’essais de puissance de 500 MVA raccordée au réseau 225 kV 50 Hz disposant de plusieurs stands intérieurs et aires extérieures :
essais de court-circuit jusqu’à 40 kA triphasé ; essais d’établissement et de coupure de disjoncteurs jusqu’à 24 kV – 12,5 kA en méthode directe triphasée ; essais de protection coupure de transformateurs ; essais de surcharge et surintensité ; essais de défaut interne sur cellules HTA et d’arc de puissance.
Moyens d’essais d’échauffement jusqu’à 4 kA permanent triphasé. Moyens complémentaires : endurance mécanique sur appareillage HTA, chambre sourde pour mesures de bruit, portée de ligne expérimentale aérienne HTA de 1000 m.
Capacités techniques
Coupure moyenne tension
| SEMT A | Bancs de TTR | |
| Dimensions (L x l x H) |
4 cellules intérieures 5,5 m x 9,2 m x 5 m |
|
| Capacité d'essais | 2 x 250 MVA 2 transformateurs d’essais raccordés au réseau 225 kV 50 Hz Tension d’essais à vide de 3 à 24 kV |
2 bancs de capacités TTR 2 paramètres 24 kV RMS / 60 kV crête Rétablissement à 50 Hz |
| Disjoncteur jusqu’à 24 kV – 12,5 kA en méthode directe triphasé | ||
| Essais réalisés | Essais de pré-qualification et essais de type sur système de câbles et accessoires | |
Court-circuit / Défaut interne
| SEMT A | Aire extérieur | Portée de ligne aérienne | |
| Dimensions (L x l x H) |
4 cellules intérieures 5,5 m x 9,2 m x 5 m |
3 m x 5 m | Ligne HTA de 1000 m |
| Capacité d'essais | 2 transformateurs d’essais de 250 MVA raccordés au réseau 225 kV 50 Hz Tension d’essais de 3 à 24 kV Courant d’essais jusqu’à 40 kA |
1 transformateur d’essais de 250 MVA raccordés au réseau 225 kV 50 Hz Tension d’essais de 3 à 24 kV Courant d’essais jusqu’à 10 kA |
Ligne de 3 à 24 kV |
| Essais réalisés | Court-cicuit sur transformateur et autres appareillage HTA Défaut interne sur cellules et postes HTA |
Protection coupure transformateurs Défaut interne et court-circuit parafoudre |
Détecteur de défaut |
Moyens complémentaires
| Echauffement | Mécanique | Salle insonorisée | |
| Dimensions (L x l x H) |
Hall 5,2 m x 4,6 m x 5,9 m | Hall 5,5 m x 5,2 m x 5 m | Hall 5,2 m x 4,6 m x 5,9 m |
| Capacité d'essais | 4 kA en triphasé ou monophasé Température ambiante jusque 50°C |
1400 manœuvres /jours (F-O) | Bruit de fond de 18 dB(A) |
| Essais réalisés | Echauffement sur tous type d’appareillage HTA | Endurance mécanique sur cellules HTA, chaine cinématique, degré IP/IK | Mesure de bruit transformateurs HTA |
